光老炼试验机操作使用

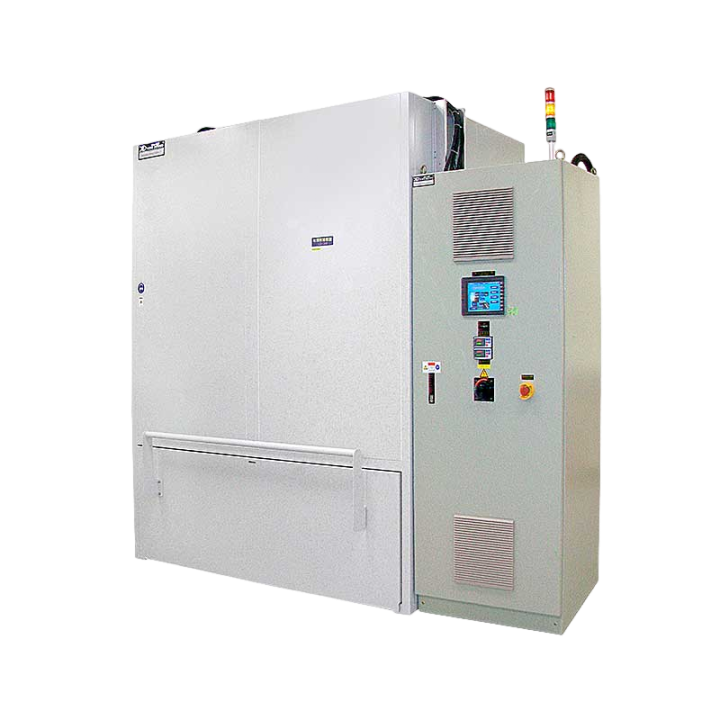

设备用途：光伏组件光老炼试验，执行 IEC61646，HID 复金属灯 + H6 OUTDOOR 滤光片，有效辐照 2000×1000mm，照度 600‑1300W/m²，控制组件背面温度 50±10℃。

一、开机前点检（必做）

1. 确认 380V 三相电源、排风系统正常；设备后方散热风道无堵塞。
2. 检查灯箱散热风机、样品腔循环风机，手动点动确认可运转。
3. 滤光片 H6‑OUTDOOR 目视检查：无灰尘、无发黄、无裂纹；镜片脏污会直接改变光谱等级。只能用镜头纸 / 无水乙醇轻擦，禁止硬刮。
4. 照度计、组件背面温度传感器安装到位，接线牢固；检查超温保护开关未被人为短接。
5. 确认样品放置平台无异物，限位挡块完好。

安全提示：点灯后灯箱内部高压，禁止开门、开盖，不可直视光源。

二、样品装夹

1. 光伏组件样品，受光面朝向光源，平放在样品台，固定限位，保证样品完全落在有效辐照区域内；多块样品不要重叠、不要遮挡传感器。
2. 将背面温度传感器紧贴组件背板（样品中心位置），做好隔热，不能悬空，否则温度采集失真。
3. 关好设备大门，确认门控安全联锁生效；门没关好设备无法点灯。

三、触摸屏参数设置（IEC61646 光老炼标准）

进入程序编辑界面，关键参数：

1. 辐射照度：标准光老炼设定 1000W/m²（允许 600‑1300W/m² 可调）。
2. 组件背面温度：50±10℃，设备通过腔体气流控温，不要修改腔体内部空气温度参数。
3. 累计照射时间：IEC61646 光老炼要求 60kWh/m²；例：1000W/m²，需要运行 60h。
4. 模式选择：连续光照模式，无喷淋无暗周期；开启照度闭环自动调节。
5. 开启数据记录：照度、背板温度、运行累计时长，开启停电记忆。
6. 保存程序编号，调用该程序。

注意：本机是太阳光模拟（400‑1100nm），不是氙灯老化，没有湿度、喷淋功能，不要设置湿度参数。

四、启动测试运行

1. 点击【启动】，设备流程自动执行：

①先启动各路散热风机、腔体循环风机；

②系统自检，检查门联锁、超温保护；

③HID 复金属灯触发点灯，灯源需要数分钟逐步爬升达到设定照度；

④照度闭环自动调节，背板温度逐步稳定在 50±10℃；

⑤到达设定累积光能量 / 时间，设备自动降功率、关灯。

2.运行期间监控重点：

• 实际照度波动；组件背板温度；
• 风机有无异响；有无超温报警；

运行中开门会立刻切断光源输出，触发安全保护。

五、试验结束关机顺序（非常关键，顺序错损伤灯管）

1. 程序结束，设备自动：先关闭 HID 光源，风机继续运转散热。
2. 必须等待灯箱充分冷却（≥30‑40min），灯源温度降下来，再关闭总电源。

❌禁止测试中途直接断总电源：HID 热灯管瞬间断电，会大幅缩短灯管寿命，甚至直接炸灯。

3.冷却完成，打开箱门取出样品。

4.清理腔体碎屑灰尘；记录灯管累计点灯小时数。
