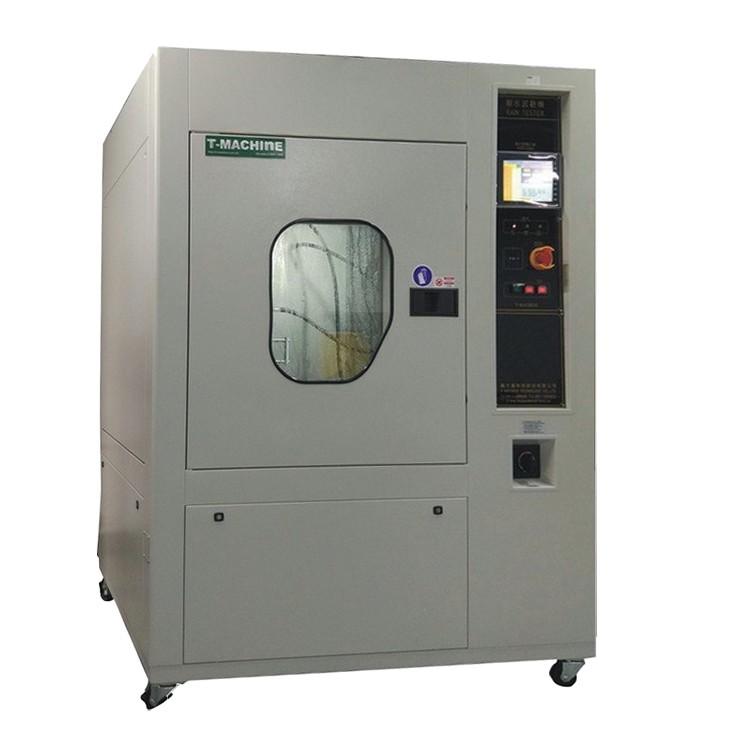

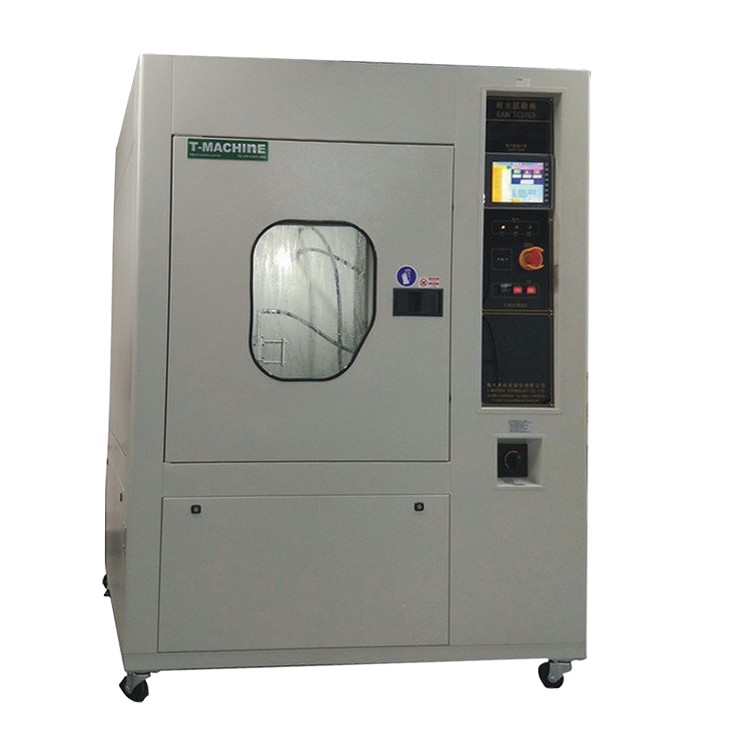

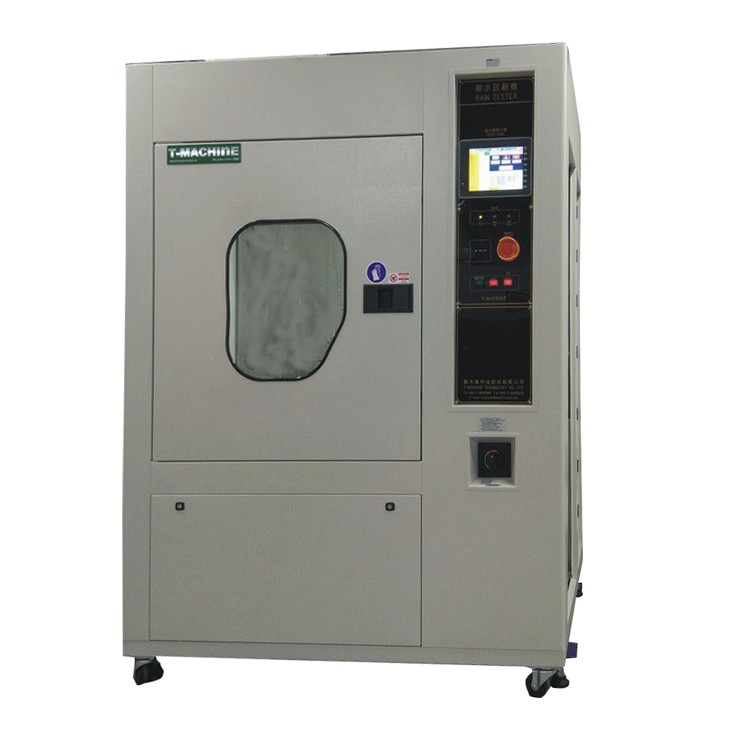

TMJ-9740热水喷射试验机

一.基本技术指标

1.1品    名 : 热水喷射试验机

1.2型    式 : TMJ-9740

1.3内箱尺寸 : 1000 X 1000 X 1000 (W X D X H )MM

1.4外箱尺寸 : 1650 X 1300 X 2000 ( W X D X H)MM

1.5满足测试法规:

GMW 14650,GM9531P-1997,PV 1503,DIN 55662,AA-0136,VCS 1029 54719,

FLTM BO 160-04-2004的喷射测试要求。

二.箱体结构设计:

2.1内箱材质:内箱采用SUS#304不锈钢板,整体结构设计与加固。

2.2.外箱材质:采用SUS#304不锈钢板经粉体涂装(浅沙色)

2.3.箱 门:采双道进口气密迫紧,有效隔绝外部温度泄漏

2.4.观测视窗:强化玻璃视窗

2.5.样品放置旋转架:采304不锈钢材质,圆形设计

A.利用数比控制器来调整转速

B.利用轴承油封来防止漏水

2.6.选配:动态带电机构

三.测试范围:

3.1每一个喷嘴皆附有耐高压高温作动电磁阀,每个角度作动时间10秒(可设定可更改,

设置范围0-5min),每一个喷嘴可设置喷射时间和停止时间,喷射后接续下一个角度喷射

以此类推。(循环可设置0—1000 次 )

类型:EG 2505,1/4 PMEG 2506,MEG 2506

3.2配备10mm强化玻离及防爆透明保护膜,并以密封垫片作防漏处理,内部照明灯采隔离式

照明,以防止漏电并方便更换灯泡,灯泡采用高亮度PL灯。

3.3使用材料 :

A.内部:SUS#304 不锈钢板(附强化玻璃)

B.外部:SUS#304 不锈钢板雾面条纹处理

C.帮浦马达:意大利原装直结式壹组

D.高压压力:40------140BAR(附有压力缓冲设计)

E.高效率电热管及盘管式锅炉

F.数字显示转速表壹组(含调速机组)由工控计算机显示

G.每组喷嘴流量为18----15升/分钟(可调整)

H.400升不锈钢储水桶不锈钢材料,能自动补水,有排水与溢流功能,高压清洗水温30℃(常温)-----90℃可调(规格水温80± 50C

I.附有安全门扣门一经打开自动切断泵浦电源

四.控制系统:

*自主研发-控制系统

人机界面设备 : 以人机界面设定下列条件 :

1.可另接电源供应器,使受测物可于耐水试验之同时做性能测试。壹组

2.可设定作动时间及耐水周期及时间。

3.以人机界面设定下列条件 : 8吋全彩触控式人机操做界面,档案USB 存取压力和温度

4.控制与显示:采用触摸屏方式,中文菜单,可设置周期运行、连续运行,实时动态刷

新采样数据与设定参数,实时曲线刷新功能。需显示压力,流量,温度,试验时间等。

5.记录与报警功能:报警自动停机,报警记录查看与导出,报警设置与故障分析功能;

采样时间10s,可记录三个月内的曲线及实验数据,可以详细查询三个月内每一时刻的采

样数据情况,可用USB导出,在PC机上打印记录曲线和生成数据报表。

A.以对谈方式设定。

B.可设定 R ,S  , IEC IPX1,X2, X,3,X4,X9K等执行方式执行时间,通电周期,

静置时间,重复循环,循环周期,周期次数。

B1.可选择雨淋先淋或加热先行。

B2 亦可选择单独雨淋或单独加热。

C.在执行状态下人机界面可读取。

C1执行何种状态条件(例 : R , S  ,  IEC IPX1,X2X,3,X4,X9K 等)

C2 压力及流量值 (数字显示)。

C3 周期及倒数时间单位值。

C4 转盘转速及测试物温度。

C5 所有测试数值皆由人机界面读取,并由USB存取。

C6变频方式控制泵浦之转速,借以得到稳定之流量及压力值,免除人工调整之困扰。

C7自动水温恒温系统,不会因长时间操作而使水温过高,造成产品内渗水汽而产生误判

C8 故障点中文指示画面

D.以对谈方式设定。

E.可设定 IPX9K执行方式

F.在执行状态下人机界面可读取。

F1执行何种状态条件。

F2压力及流量值 (数字显示)。

F3周期及倒数时间单位值。

F4转速及温度。

F5所有测试数值皆由人机界面读取。

五.保护装置:

1.低水位侦测

2.摆管马达保护

3.摆管误动作侦测

4.水泵过电流保护

5.水泵变频器异常保护

6.电源相位侦测

7.设备过电流保护

8.测试中开启侦测(IP9K)专属

六.设备附件清单:

操作说明书、维护手册、电路图;校验报告、保证书、保养记录卡.
