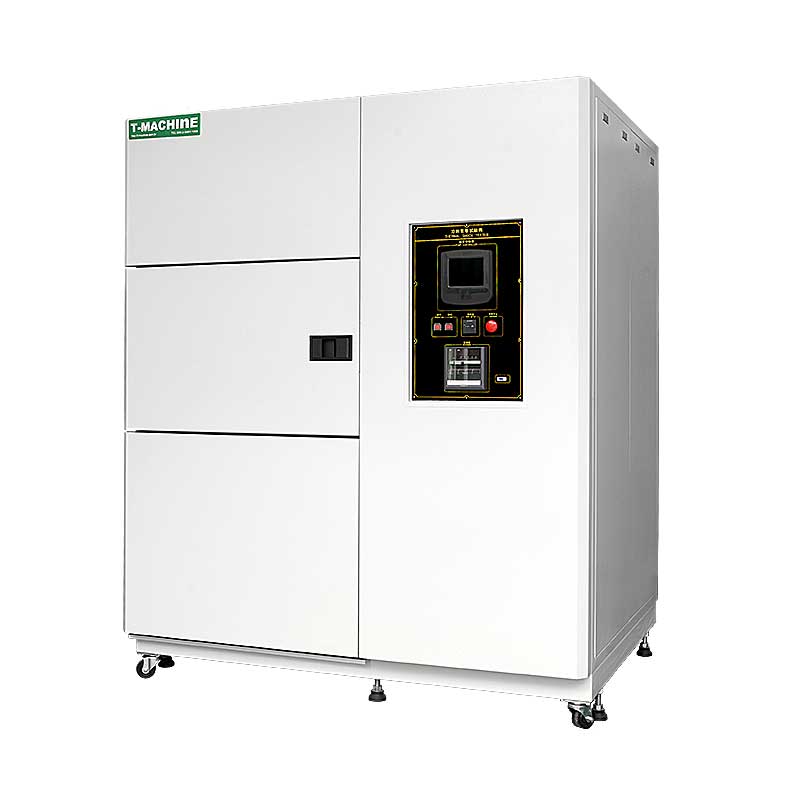

冷热冲击试验机通过复叠式制冷系统实现超低温制冷，其核心原理是利用两种或多种制冷剂在不同温区的接力制冷，结合逆卡诺循环完成高效热交换。以下是具体制冷过程及关键技术：

一、制冷系统组成与原理

1.复叠式制冷循环

试验机通常采用二元或三元复叠系统，由高温级和低温级两个独立制冷循环组成，通过蒸发冷凝器连接并传递能量：

●高温级循环：使用中温制冷剂（如R404A），负责将热量从低温级冷凝器传递到环境（通过风冷或水冷散热）。

●低温级循环：使用低温制冷剂（如R23），负责实现最终的深冷效果（如-65℃以下）。

2.逆卡诺循环过程

每个制冷循环均基于逆卡诺循环，包含四个关键步骤：

●压缩：低温低压的气体制冷剂被压缩机压缩为高温高压气体，温度升高。

●冷凝：高温高压气体通过冷凝器与外界环境换热，释放热量并冷凝为常温高压液体。

●节流：常温高压液体通过膨胀阀或毛细管节流，压力骤降，部分液体汽化吸热，形成低温低压的液气混合物。

●蒸发：低温低压的液气混合物在蒸发器中吸收热量（如试验箱内空气的热量），完全汽化为低温低压气体，完成制冷循环。

二、复叠系统协同工作机制

1.热量接力传递

●低温级压缩机将R23压缩为高温高压气体，进入蒸发冷凝器（此时作为冷凝器使用）。

●高温级循环的蒸发器（冷端）为蒸发冷凝器提供冷却，使R23气体冷凝为液体。

●R23液体经节流后进入试验箱蒸发器，蒸发吸热产生极低温。

●高温级R404A吸收R23的热量后被压缩，最终通过外部冷凝器将热量散发到大气中。

2.能量调节技术

系统通过调节压缩机频率、膨胀阀开度等参数，动态平衡制冷量与能耗，确保在极端温度下稳定运行，同时降低运行成本。

三、关键部件与功能

1.压缩机

●采用半封闭或全封闭压缩机，确保高效压缩制冷剂并维持系统密封性。

●低温级压缩机需适应超低温工况，材料耐低温性能优异。

2.蒸发冷凝器

●作为复叠系统的核心换热部件，实现高温级与低温级之间的热量传递。

●采用高效板式换热器或翅片式蒸发器，提升换热效率。

3.节流装置

●电子膨胀阀精确控制制冷剂流量，响应速度快，确保系统在变负荷工况下稳定运行。

4.蓄能系统

●低温区和高温区配备蓄能块（如盘管、重物），提前储存冷量或热量，缩短温度恢复时间，提升冲击速率。

四、冷却方式选择

1.风冷式

●适用于功率较小、体积较小的试验机，通过风机强制空气循环散热。

●优点：结构简单，安装便捷；缺点：散热效率受环境温度影响较大。

2.水冷式

●适用于大功率、大体积试验机，通过循环水冷却冷凝器。

●优点：散热效率高，适合高温环境；缺点：需配置冷却水塔，安装成本较高。

五、技术优势

1.超低温实现能力

复叠系统通过多级制冷接力，突破单级压缩制冷极限，轻松实现-70℃以下低温。

2.快速温度切换

蓄能系统与高效换热部件配合，可在3-5分钟内完成高温（+150℃）至低温（-65℃）的剧烈切换。

3.高精度控制

PID控制算法与高精度传感器确保温度波动≤±0.5℃，均匀性≤±2℃，满足严苛测试标准。
