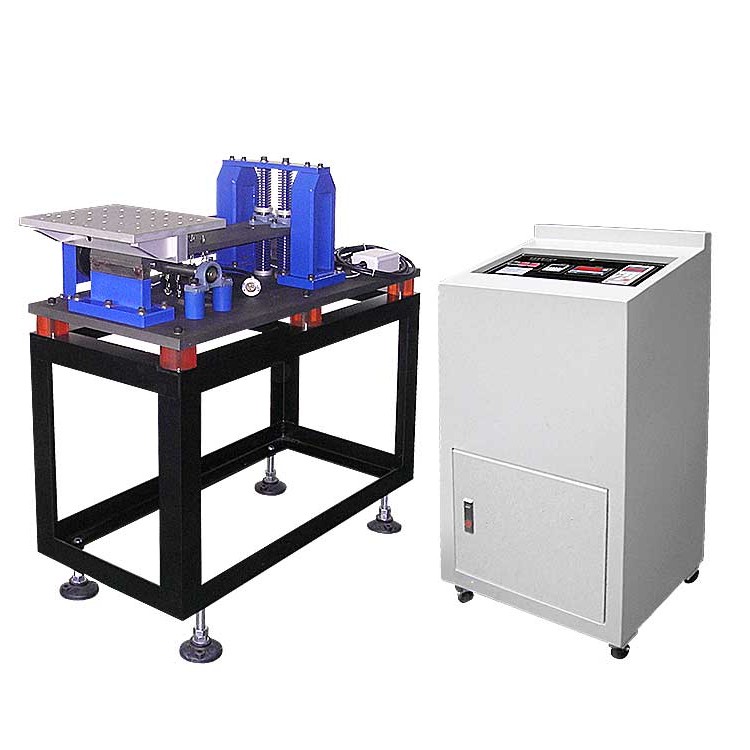

车灯冲击试验机通过模拟实际行驶中车灯可能遭受的冲击，评估其抗冲击性能，其工作原理基于机械能转换与控制，结合特定测试标准实现精确模拟。以下是其核心工作原理的详细说明：

一、核心工作原理：机械能转换与控制

1.凸轮驱动系统

●试验机通过电机驱动凸轮旋转，凸轮的特殊轮廓设计（如渐开式）使试验台在垂直方向产生周期性位移。当凸轮凸起部分接触试验台时，试验台被抬升至预设高度；凸轮转离后，试验台在弹簧拉力作用下自由下落，撞击冲击底座，完成一次冲击。

2.弹簧能量调节

●冲击能量由弹簧的弹性势能决定。通过调整弹簧的预紧力或更换不同刚度的弹簧，可精确控制试验台的下落速度和撞击力，从而模拟不同强度的冲击（如砂石撞击或碰撞事故）。

3.频率与振幅控制

●频率：通过电机转速或变频器调节凸轮旋转速度，实现冲击频率的精确控制（如750次/分钟或125Hz）。

●振幅：试验台的垂直位移量（如3.2mm）由凸轮轮廓和弹簧参数共同决定，确保每次冲击的能量一致性。

二、关键部件与功能

1.样品安装台

●固定车灯样品，确保冲击过程中车灯位置稳定，避免因偏移导致测试误差。

2.冲击底座

●承受试验台的撞击，通常采用高刚性材料（如35mm厚钢板）以减少能量损失，并配备避震设计（如螺杆式弹簧）防止二次振动干扰。

3.测力计与传感器

●实时监测冲击力、位移等参数，确保测试数据符合标准要求（如SAE J577规定的290±20N冲击能量）。

4.频率调整器

●通过变频技术精确控制电机转速，实现冲击频率的无级调节（如750 RPM或12.5Hz），满足不同测试标准的需求。

三、测试标准与流程

1.国际标准（如SAE J577）

●冲击频率：125±0.17Hz

●垂直位移：32±0.25mm

●冲击能量：290±20N

●测试流程：按预设参数连续冲击车灯，完成后检查外观（如变形、裂纹）和功能（如点亮、调光）。

2.日本标准（如JIS D5500）

●冲击速率：750次/分钟

●冲击能量：265N~314N

●测试时长：连续冲击1小时

●评估指标：外观完整性、电气连接稳定性、光学性能衰减。

四、技术优势与应用场景

1.高精度模拟

●通过凸轮-弹簧系统实现冲击能量的精确控制，可复现砂石撞击、轻微碰撞等实际场景，为车灯设计提供可靠数据。

2.多标准兼容

●支持SAE、JIS等国际标准，适用于LED车灯、卤素灯、氙气灯等不同类型产品的测试。

3.自动化与安全性

●配备数字显示、避震底座和安全防护装置，减少操作风险，同时支持数据记录与分析，提升测试效率。

五、典型应用案例

●汽车制造商：在车灯开发阶段验证结构强度，优化材料选择（如PC塑料 vs. 玻璃灯罩）。

●第三方检测机构：依据ISO 6721等标准为车灯供应商提供认证服务，确保产品符合市场准入要求。

●研发实验室：通过高频冲击测试（如750次/分钟）模拟长期使用损耗，评估车灯寿命与可靠性。
