铁木真科技股份有限公司成立于1986年,致力于车辆环境试验设备之制造,主要产品有车灯水昙试验机,车灯冲击试验机,车灯溅冰水试验机,车灯泥水试验机,被照射试验机,耐水试验机,耐尘试验机,耐光试验机,耐候试验机,防水试验机_防尘试验机等.并承接各种环境试验机的维修与保养.产品广泛应用于电工电子、通信、航空航天、汽车、五金、电镀、摩托车、自行车、卫浴、等行业和领域,销售热线:13929477122!

产品介绍

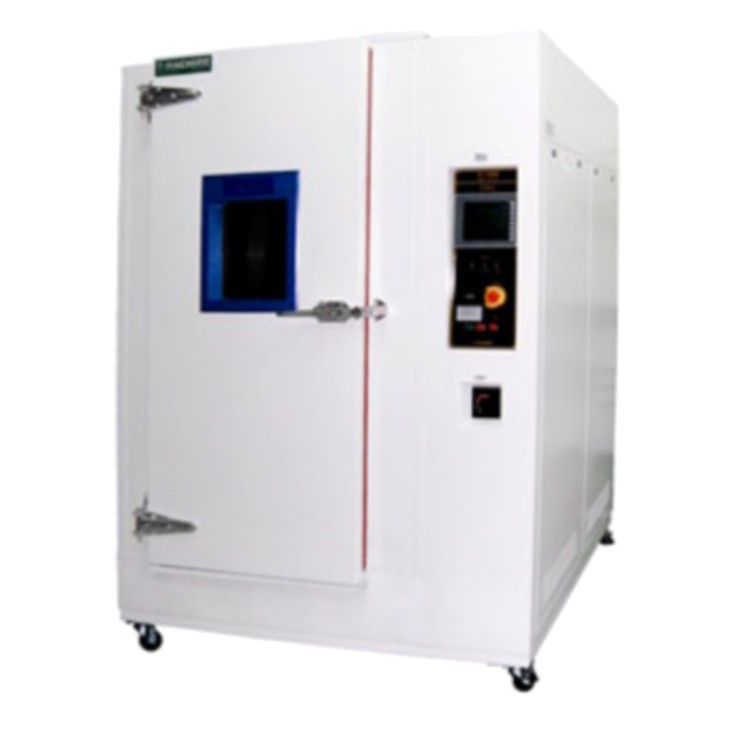

TMJ-9745盐循环腐蚀试验机

.设备技术指标

1. 名:盐循环腐蚀试验机

2. 式:TMJ-9745

3. 实验空间:2000mm×1800mm×2200mm (W×D×H)mm

4. 测试范围: 摆管淋雨及喷射盐水, 温度测试等

设备结构设计

2.1.内外箱材料:内外箱体采SUS316#不锈钢制,能耐受5%浓度盐水的长期腐蚀,整体结构加固,外

箱采浅沙色粉体烤漆

2.2 箱      门:SUS316#不锈钢制 附加门开启保护装置

2.3 观  察  窗:玻璃观察窗 附加照明灯(13W飞利浦节能灯)

2.4 旋转盘设计:SUS#316 不锈钢制,多孔式设计满足不同产品的固定,转速可调节,时间(10~

30)s/180°(承重60kg)

2.5 水过滤系统:采用多道水过滤滤芯过滤水杂质(可承受盐水的腐蚀),可选择自动排水与内循环两

种模式

2.6 机台滑轮:采滑轮移动调整摆放位置与强力螺栓固定位置(200Kg / 轮 )

2.7 水温控制:采用特殊定制钛合金材质加热管,耐腐蚀性更强,使用寿命长。(PID+SSR),加装制冷

装置(抗盐水腐蚀材料),在样品发热情况下保持水温(35±3)℃,样品为1台散热器风

扇,每台功率为500W (制冷部分在配电柜内)

2.8储水箱在箱体底部;容量为150公升;不少于80公升可进行试验;外部有透明水位管。

2.9箱体顶部设置红/黄/绿三色指示灯,红色代表设备故障,黄色代表设备待机可使用,绿色代表设备

正在工作,能自动显示。

2.10 箱体开50Φ 之引线孔1孔,作为组件带电测试用。

三.功能测试设计:(摆管有防护装置,使用螺丝固定,拆装容易)详见附件图2 (IPX4K )

满足测试标准VOLVO 1027149

1、测试循环一周测试周期:

周期1:恒温35℃恒湿95% RH X 4 hrs —— 2 hrs内升温至45℃湿度线性下降至50% RH——

恒温45℃恒湿50% RH X 4 hrs —— 2 hrs内降温至35℃湿度线性上升至95% RH

周期2:(喷盐雾 X 15 min + 恒温35℃恒湿95%~99% RH X 1 hr 45 min) X 3 —— 2 hrs内热风干燥至

温度45℃湿度50% RH—— 恒温45℃恒湿50% RH X 2 hrs —— 2 hrs内降温至35℃湿度线性上

升至95% RH 周期2在周一与周五替代周期1,详细图示见附页1-测试周期。

2、测试循环一周测试周期:

周期1:恒温25 ± 2 ℃ 喷盐雾3次 X 6 hrs —— 30 mins内升温至40℃湿度线性下降至95% RH——

2 hrs内升温至50℃湿度线性下降至70% RH —— 恒温50 ± 0.6 ℃恒湿70 ± 3% RH X 15.5 hrs

周期2:恒温50 ± 0.6 ℃恒湿70 ± 3% RH X 48 hrs

周期1循环5天后进行周期2。

3、温湿度要求:湿度恒定时 ± 3% RH,瞬时 ± 5% RH ;温度范围:-40/+125 ℃ ;湿度上升与下降呈线性变化。

4、 摆动管淋水试验IPX 4K(喷射的介质:盐水浓度:5%,含盐量95% Nacl,2.5% Mgcl2,2.5% Cacl2)

旋转电机及传感器隔离于箱外不受腐蚀影响,设置有手动操作模式,可以对喷水、摆杆的摆动,转台的

转动单独控制。

A.测试要求:IPX4K  DIN40050 规格

A-1.水流压力 :50--- 400 kpa可调

A-2.可以在工控计算机设置及显示(kg/cm2 )

A-3.水流量: (总流量=每孔流量 ×孔数),

流量:每孔 0-O.6 L/min 可调

流量范围1.75L/min 22.2L/min±5%

Φ0.8mm喷嘴时每孔流量0-----0.6 L/min ± 5%, 水压400kpa  IPX4K

A-4.摆动管机构马达:步进马达(含减速机组) 每秒摆动速率20°~90°/S,光耦合方式角度控

制,工控计算机设置及显示(摆动精度±2°)

A-5.摆动角度-165°0°~+165°在工控计算机设置,喷嘴角度60°或180°两种对应IPX4k

摆杆的角度要求±165°,为方便观察摆动角度,有角度显示功能于荧幕界面上

B.旋转盘:SUS#316 不锈钢盘 。

C.摆动管:16∮SUS#316 不锈钢摆动管不易变形,半径为800壹组(含IP 4K一根,喷

嘴与喷嘴距离50mm)

D.排水装置:摆管两端附有球型放水阀及空气进气阀(喷淋结束,自动充气清理管道及喷嘴残留盐水)

E.喷嘴设计:喷嘴孔径为0.8mm可微调对准圆心

喷嘴采用铁氟龙(Teflon)耐磨损、高温、抗腐蚀特殊订制。

F.在程序运行过程中,有干燥阶段,为防止盐液干燥结晶附着于喷嘴口,在开始干燥时,通入压缩空

气,排干喷嘴上的盐水滴,干燥结束后,继续进行喷淋。

G.GMW 3172 温度及盐水喷射测试含Ford 规格

盐水喷射喷嘴 6

盐水喷射之流量 1L/min

可曲挠之喷嘴管6

盐水喷雾试验时可将IPX4K转台取下,更换成可放6组测试之转台, 曲挠管固定于转台上,

3组测件转台安装于测件治具,方便使用。

四.控制系统

4.1 控制界面:

备注:控制器提供0-5V(或0-10V)类比信号控制电源转换(调0-30V)稳压稳流直流电源由用户自备)

控制器显示:测试时间、压力、流量、温度等,提供接点供客户采集资料。

(提供对应压力、流量满量程的0-5V(或0-10V)类比电压信号供使用者记录试验过程的资料。

4.2控制系统元件:

A.日本原装控制界面元件,8.4寸真彩液晶面板

B.水量控制系统:流量计和压力装置

C.旋转速度控制:采用ANALOG SINGLE CONTROL

D.光耦合角度控制:采用步进马达

4.3控制系统软件:

A.人机周边设备:可另接电源供应器,使受测物可于耐水试验之同时做性能测试。四组独立开关节点,容量DC14V,1A, 程序设计时在任意时间可单独控制。

B.可设定作动时间及耐水周期及时间。人机操作界面,档案USB 存取

C.可设定IPX4K等执行方式执行时间,通电周期,静置时间,重复循环,循环周期,周期次数.

(设定IP×3/4/4K等执行方式执行时间,包括喷淋/干燥(不喷淋状态)选择,上电/断电选择,摆

杆是否摆动,转台是否旋转,样品的电压设置,四组开关节点单独的设置,循环数等。每一步执

行时间设置大于100h,循环步数设置大于50.)

D.在执行状态下人机界面可读取:

D-1.执行何种状态条件(例 : IPX4K测试时间、通电周期等)

D-2.压力及流量值 (数字显示);周期及倒数时间单位值,转盘转速及测试物温度。

D-3.所有测试数值皆由人机界面读取,并由USB存取。

E.变频方式控制泵浦之转速,借以得到稳定之流量及压力值,免除人工调整之困扰。(无需调整)

可单独对IP×3/4/4k的参数(如流量、压力等)进行设置,在试验程序设计时直接选择相应的IP等级

F.故障点中文指示画面,

G.能实现附件3试验标准的程序设计及要求。

五.安全保护装置

5.1 电压保护:电压缺相保护功能,过电压保护功能

5.2 水泵保护:帮浦超载保护开关

5.3 电流保护:短路与过电流保护

5.4低水位警告:具有低水位警告装置,水位低时提醒警告

5.5当触发安全保护功能时,触控式荧幕上有对应的明确指示.(可以显示报警状态)


六.随机附件

6.1操作说明书、维护手册、电路图.

6.2校验报告、保证书、保养记录卡.

6.3人员操作使用训练

6.4 提供易损件清单,并提供备件(如密封件,过滤芯,喷嘴等)



技术服务与售后服务承诺

铁木科技股份有限公司负责对本公司之设备提供售后服务。本公司以高品质的产品,贴心的服务并秉承客户至上的理念郑重的向您承诺:

一、 安装调试及验收

1、送货与培训:我公司负责免费包装及送货至客户指在地点, 并派技术人员现场免费安装调试,免费培训1~4名操作员到会操作为止。培训内容有: 操作指导、简易故障排除及其维修。

2、验收检验:我公司所售设备根据双方拟定的技术参数进行验收。

3、签收:调试后向贵公司征询产品测试资料,客户满意度表,验收表格的确认签收

二、 售后服务承诺

1、我公司设备保修服务期为一年,旋转部件的防漏水部分保修期为3年,并保修期内不定期上门免费

保养

2、设备的质量保证期为一年(从贵公司验收合格之日起)。质保期内,在产品本身质量问题而导致设备故障的,我公司免费给予维修

3、我公司承诺终身提供配件和维修服务,超出质保期的,售后服务将为有偿服务

4、保修期内若产品出现质量问题,在接到报修电话(或传真件)实行30分钟内电话回复,若电话里不能解决,则在24小时内由我司专业维修人员上门处理。

5、我司设有专门培训部,不定期对技术人员、销售人员和客户使用人员进行专业技术培训,终生负责维修,实行不定期上门免费保养1次,保证用户工作的顺利进行。

6、我公司长期为使用者免费提供产品使用说明书、维护咨询、技术咨询服务。

注:以下非本公司免费保固和保养范畴

1、使用不慎或错误而导致之机台损坏。

2、自行检修改装及不当之移动。

3、因天灾等恶劣环境所造成的不可预估之损坏或故障。



附件1.设备内部结构实图


附件2.设备运转画面



附件3.试验标准
